本文导读
LIN 是 Local Interconnect Network 的缩写 ，是基于 UART/SCI(Universal Asynchronous Receiver-Transmitter / Serial Communication Interface ，通用异步收发器/串行通信接口)的低成本串行通信协议？捎糜谄怠⒓业纭旃璞傅榷嘀至煊。
本文主要针对Ggpoker官网LIN主、从节点仿真功能以及其他功能的操作流程出一个详细教程。
一、Ggpoker官网LIN主节点仿真功能操作
1、硬件连接准备
使用Ggpoker官网LIN硬件仿真主节点模式下 ，需要外部电源供电 ，为了保持LIN总线电平信号跟被测件一致 ，连接示意图如下：
2、TSMaster软件操作流程
以下操作流程以TSMaster仿真LIN主节点 ，被测件从节点为LED灯为示例。
2.1 导入LDF文件数据库
通过数据库添加LED灯的LDF文件后 ，可以查看到LDF文件里的【节点】分别有【master】和【RGB_Slave】, 并包含了主节点调度表信息 ，报文和信号定义：
2.2 创建LIN发送窗口 ，进行LIN主节点配置
勾选【主节点模式】 ，然后选择运行调度表Run_normal ，并选择仿真【master主节点】 ，可以看到调度表的两条报文已勾选。此时可以【部署】运行调度表。
▲【注意】：需要注意调度表中主从节点报文的发送方向。
仿真master主节点的报文方向：【发】
从节点响应的报文方向为：【收】
即：报文0x02为主节点发送给RGB从节点的控制报文 ，所以方向为发送 ，而报文0x10为从节点RGB给主节点反馈信息用 ，所以方向为接收。
2.3 LIN报文信息监测

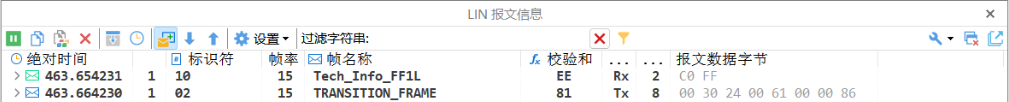

正常情况下 ，调度表运行后 ，可以在LIN报文信息窗口查看到两条报文的数据内容 ，表明从节点与主节点正常通信并反馈数据。
?

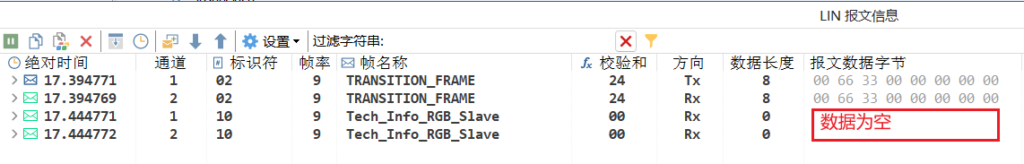

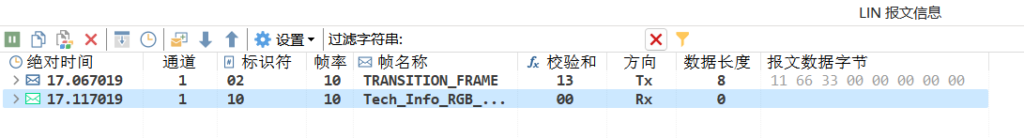

▲非正常情况：如果出现从节点的报文响应数据为空 ，可以判断为从节点无响应 ，此时可以检测LIN总线连接是否正确或者LIN从节点供电是否正常等 ，下图所示
2.4 修改LIN主节点控制报文内容

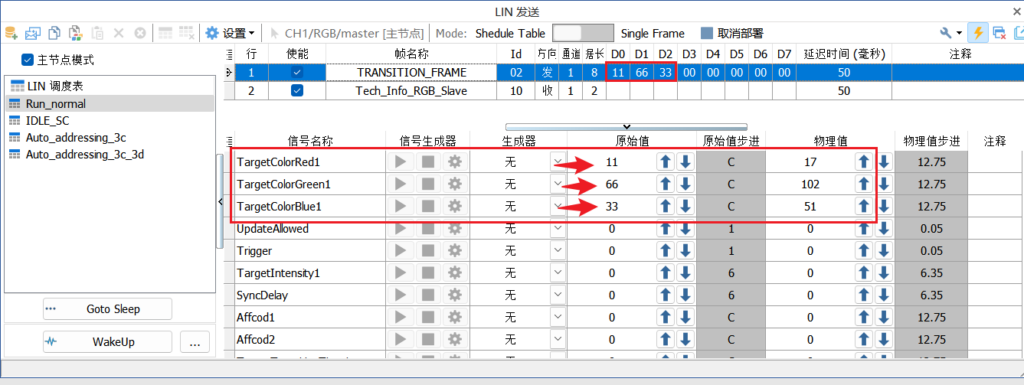

在【LIN发送窗口】选择主节点报文如0x02 ，可以直接修改LIN信号的原始值或者物理值 ，进行报文信号赋值。

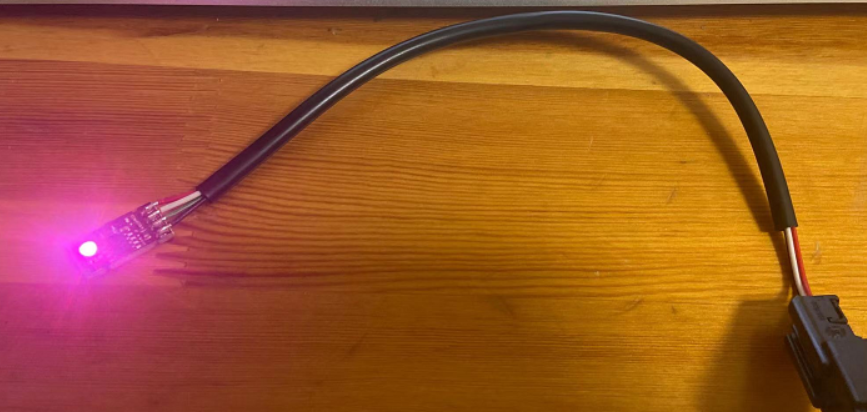

通过修改RGB三种不同颜色的信号数值 ，可以组合出来同的灯光色彩 ，如下图为RGB灯的点亮情况 ，供参考：
3. 【示例一】LIN诊断功能-自动分配地址
通常RGB点亮功能测试前 ，需要先对RGB灯进行自动分配地址 ，然后才能进行灯光颜色 ，亮度测试 ，版本号读取等等。
【背景】：根据LIN自动分配地址的协议 ，需要单次发送多条3C诊断报文进行地址分配 ，而TSMaster是可以通过【Single Frame】模式来完成。
RGB灯的自动分配地址的报文如下：
1.单次发送：7F 06 B5 FF 7F 01 02 FF
2.单次发送：7F 06 B5 FF 7F 02 02 01
3.单次发送：7F 06 B5 FF 7F 03 02 FF
4.单次发送：7F 06 B5 FF 7F 04 02 FF

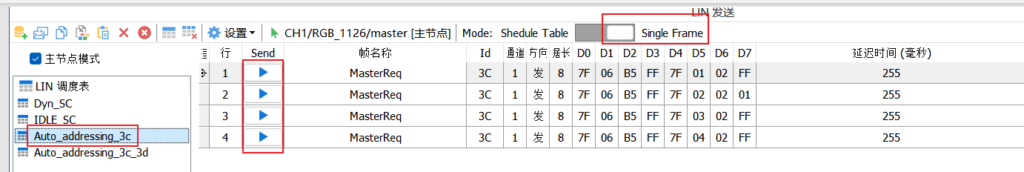

【实操】：在TSMaster软件的【Single Frame】运行诊断指令 ，创建好相应报文后分别从上往下 ，单次发送报文行1、2、3、4 ，完成RGB的自动分配地址：
4. 【示例二】插入报文帧inject_lin_message函数的使用
有一个常见的使用场景 ，当仿真主节点正在运行调度表时 ，在不停止运行调度表的情况下 ，插入一帧其他的LIN报文帧 ，比如0x3C 报文 ，这个功能可以通过inject_lin_message函数来实现。

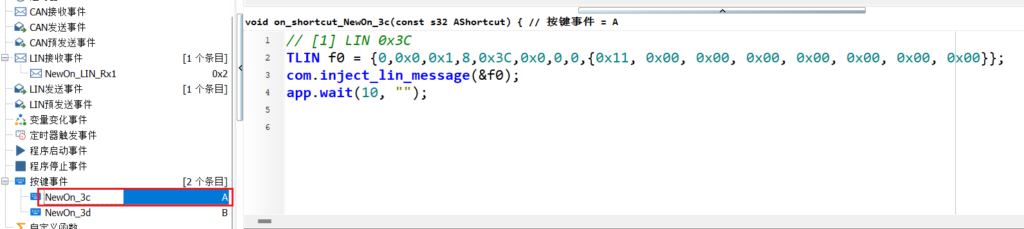

创建一个新的C脚本编辑器 ，选择【按键事件】 ，比如创建按键”A”执行插入报文。
示例代码如下：
TLIN f0 = {0,0×0,0x1,8,0x3C,0x0,0,0,{0x11, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00}};
com.inject_lin_message(&f0);
app.wait(10, “”);

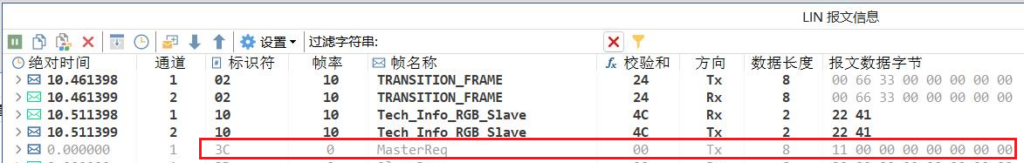

然后编译运行C脚本 ，在已运行部署调度表的情况下 ，按下“A”键 ，在LIN报文消息可以观察到3C报文发送。

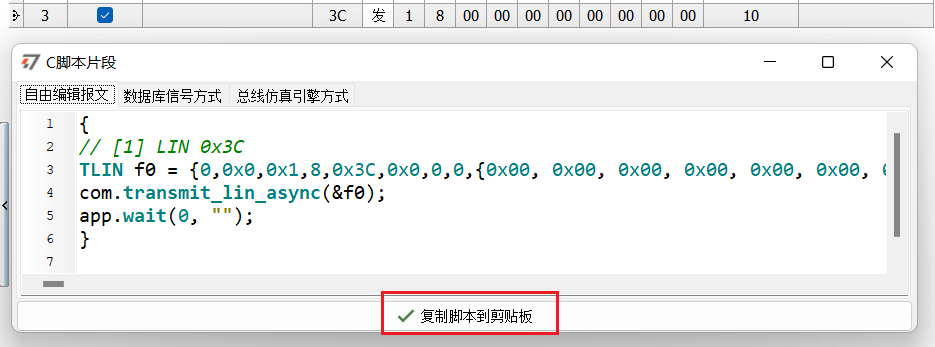

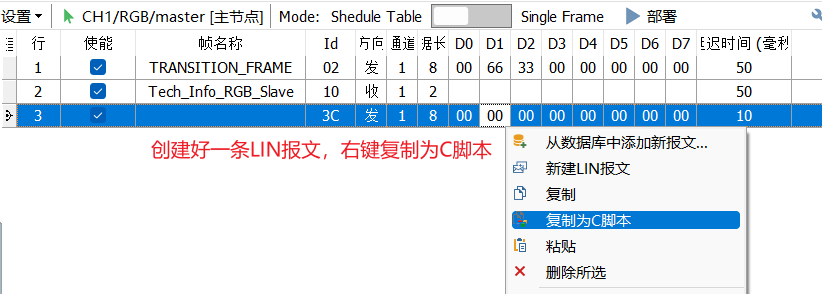

【TSMaster软件小技巧-快速生成LIN报文的C代码】：可以在调度表里新创建一条LIN报文 ，右键复制为C脚本 ，就可以把报文的C代码快速复制到脚本中。
二、Ggpoker官网LIN从节点/监听节点功能操作
1. 硬件连接准备
仿真从节点 ，可以不需要给Ggpoker官网LIN卡供电。
2. 仿真从节点发送响应报文
当Ggpoker官网LIN卡仿真为从节点时 ，ECU主节点需要发送调度表的报头Header ，从节点响应报文才会正常发出。
本文以TSMaster 的LIN通道1仿真主节点运行调度表 ，LIN通道2仿真从节点响应报文0x10(Tech_Info_RGB_Slave) 。

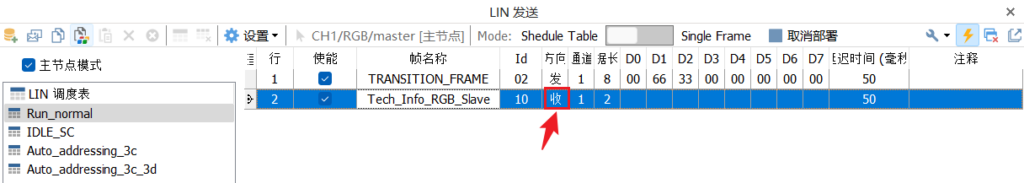

首先 ，LIN通道1仿真主节点运行调度表 ，其中从节点响应报文的header方向为【收】：
部署运行之后 ，可以看到LIN从节点报文报头已发出 ，数据为空：

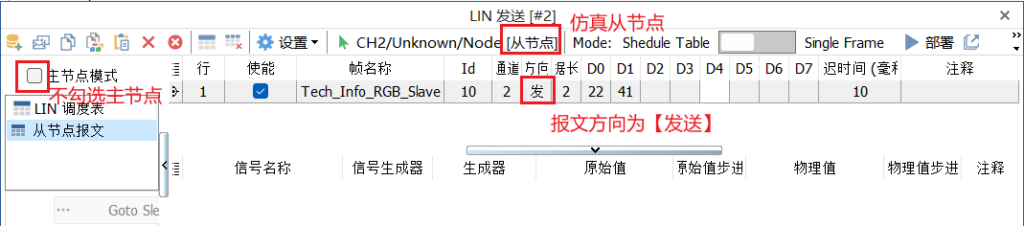

然后 ， LIN通道2仿真从节点发送响应报文0x10(Tech_Info_RGB_Slave) ，方向为【发】 ，修改数据内容：

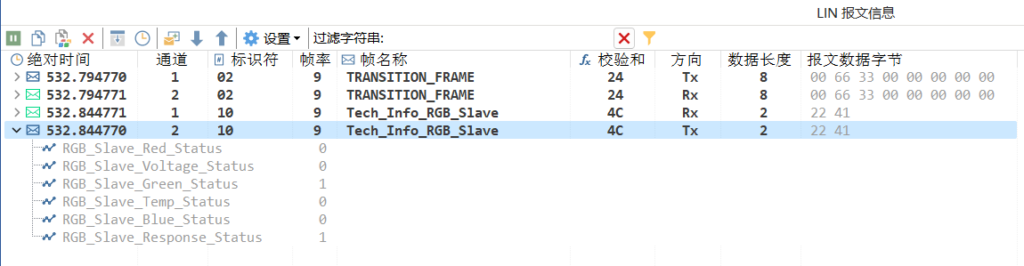

2点击【部署】 ，可以从LIN报文信息里观察到从节点报文0x10成功发出响应报文 ，主节点同样接收成功。
